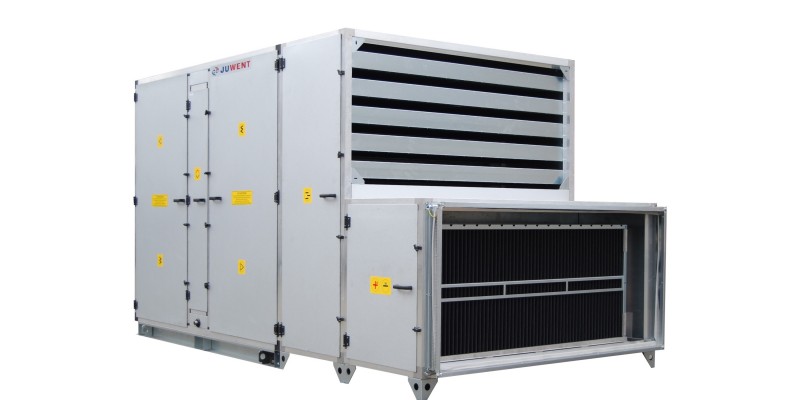

Компактные вентиляционные установки OPTIMAX от 500 до 18000 м3/ч
Идя навстречу ожиданиям клиентов, компания JUWENT разработала новую линейку компактных вентиляционных установок, отвечающих все более строгим требованиям Евросоюза в области энергоэффективности и охраны окружающей среды. Основными преимуществами новой линейки установок является минимизация расходов на потребление электроэнергии и расходов, связанных с выработкой тепловой энергии. Применение современных решений в области теплотехники, а именно высокоэффективных роторных рекуператоров, обеспечивает КПД рекуперации согласно требованиям Указа Европейской комиссии (UE) №1253/2014 о выполнении директивы Европейского парламента и Совета 2009/125/ЕС в отношении требований экодизайна для систем вентиляции.
Модельный ряд состоит из 5 типоразмеров в диапазоне воздухопроизводительности от 500 до 18000 м3/ч. Предназначены для применения в системах вентиляции и кондиционирования как общественных, жилых, так и промышленных зданий.
В зависимости от комплектации, установки выполняют следующие функции:
очистка воздуха, подаваемого и удаляемого из помещений;
- круглогодичная рекуперация энергии, обеспечивающая предварительный нагрев свежего воздуха зимой и предварительное охлаждение свежего воздуха летом;
- нагрев воздуха в зимний период;
- охлаждение воздуха в летний период;
- глушение шума, создаваемого работающими вентиляторами.
Доступные секции установки:
- базовая секция;
- секция водяного нагревателя;
- совместная секция водяного нагревателя и фреонового охладителя;
- совместная секция водяного нагревателя и фреонового охладителя;
- секция шумоглушителя.
Базовая секция

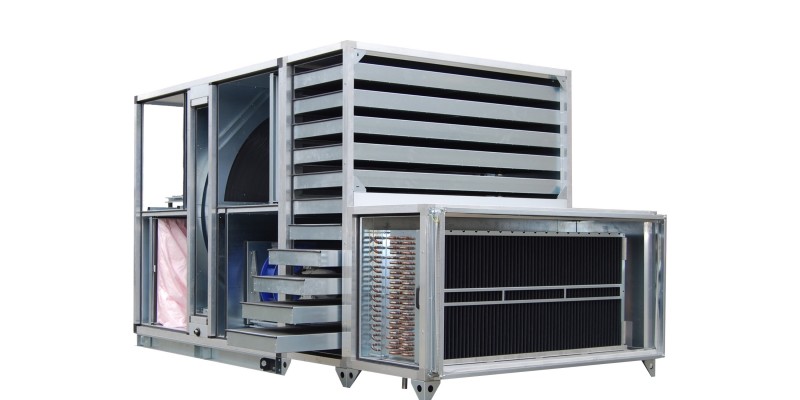

Секция представляет собой компактную приточно-вытяжную секцию двухэтажной конструкции. В состав секции входят: корпус, воздушные заслонки, фильтры, вентиляторы, роторный рекуператор, поддон для отвода конденсата.
Корпус
Конструкция корпуса установки представляет собой каркас из алюминиевого профиля. Стены, крыша и пол – сэндвич-панели, наполненные минеральной ватой толщиной 45 мм. Внутри панелей применяются специальные ребра жесткости, увеличивающие прочность конструкции. Со стороны обслуживания предусмотрены инспекционные дверцы на петлях, которые фиксируются прижимами с винтами типа „барашек”. Для обеспечения соответствующей герметичности всего корпуса несъемные панели уплотняются специальным клеем-герметиком, а в конструкции инспекционных панелей предусмотрены двойные уплотнители.
Для обеспечения герметичности между базовой секцией и остальными секциями входы и выходы воздуха уплотнены по периметру. Дополнительно в углах корпуса на входах и выходах воздуха установлены стальные соединители секций с продолговатыми отверстиями типа „фасоль”. При соединении секций это решение позволяет свободно нивелировать небольшие неровности поверхности на месте монтажа как в вертикальном, так и горизонтальном направлении.
Для обеспечения соответствующего монтажа в корпусе базовых секций типоразмеров 10, 20, 30 предусмотрены ножки. В установках остальных типоразмеров корпус устанавливается на несущей раме, выполненной из стального оцинкованного профиля, с держателями для вертикального перемещения.
Доступные секции установки:
- базовая секция
- секция водяного нагревателя
- совместная секция водяного нагревателя и фреонового охладителя
- совместная секция водяного нагревателя и фреонового охладителя
- секция шумоглушителя
