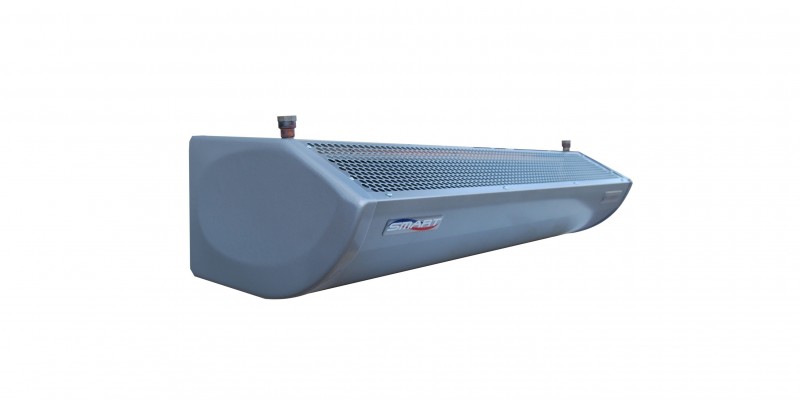

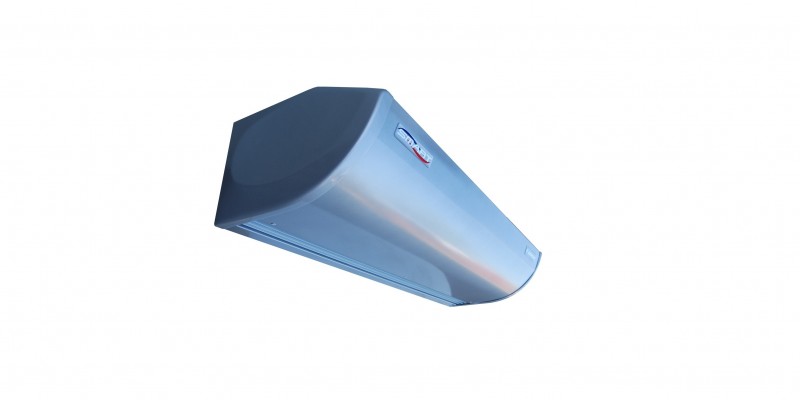

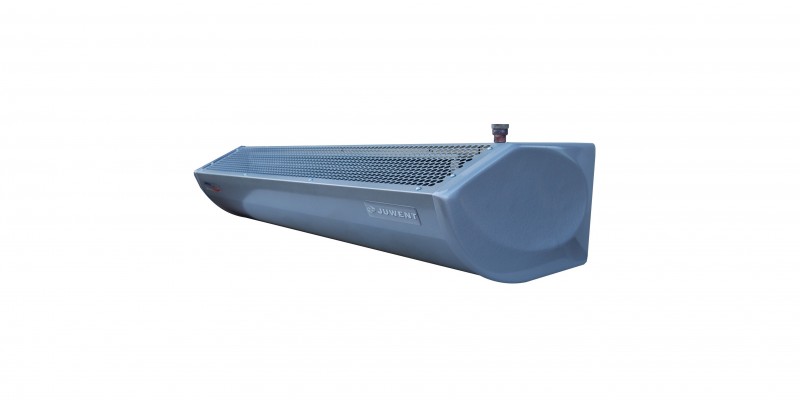

Воздушные завесы SMART
Воздушные завесы SMART предотвращают от появления сквозняков в дверях или других строительных проёмах. Применяются на таких объектах как:
- торговые площади и супермаркеты;
- рестораны и бары;
- общественные здания;
- гостиницы и банки;
- больницы, аптеки;
- магазины и т.п.
Завесы SMART всасывают и подогревают воздух, поступающий изнутри помещения. Могут также применяться без подогрева воздуха в качестве так называемых "холодных" завес.
Применяются в дверях и строительных проёмах максимальной высотой 2,5 м.
Завесы устанавливаются над дверью (горизонтальное рабочее положение).
Вертикальное рабочее положение завесы должно быть согласовано с производителем в каждом отдельном случае - необходимо указать, с какой стороны дверей будет установлена завеса. При большей ширине ворот можно применять несколько завес в один ряд.
Конструкция
В конструкцию завесы входят:
- корпус изготовленный из листовой стали, окрашенной порошковой краской, с приточной щелью по всей длине завесы и боковыми стенками из пластика;
- водяной или электрический воздухонагреватель;
- диаметральный вентилятор, действие которого основано на поперечном прохождении потока воздуха.
Завесы SMART производятся в трех вариантах длины: 104, 156 и 200 см.
Условия работы
В водяных медно-алюминиевых воздухонагревателях в качестве теплоносителя применяется вода
максимальной температурой 150OC и максимальным рабочим давлением 1,5 МПа.
Питание электронагревателя - трёхфазное, напряжение 400В. Только завеса SMART 104-E-3 выполнена с однофазным электронагревателем 230 В мощностью 3 кВт.
В комплект завесы с электронагревателем входит термостат, предохраняющий от превышения температуры воздуха, а следовательно - перегрева нагревательных элементов.
Технические данные
SMART-104-W
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130 |
Ток, А |
0,60 |
Скорость вращения, обор./мин. |
1250 |
Воздухопроизводительность и тепловые мощности завес с водяным нагревателем |
|||||||||||||
Расход воздуха, м3/ч |
1400 |
||||||||||||
Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа) |
|||||||||||||
Параметры воды,OC |
Температура воздуха на входе, OC |
кВт |
OC |
кПа |
|||||||||
90/70 |
5 |
11,5 |
28 |
2,1 |
|||||||||
10 |
10,4 |
31 |
1,7 |
||||||||||
15 |
9,4 |
34 |
1,4 |
||||||||||
20 |
8,5 |
38 |
1,1 |
||||||||||
80/60 |
5 |
9,5 |
24 |
1,6 |
|||||||||
10 |
8,5 |
27 |
1,3 |
||||||||||
15 |
7,6 |
30 |
1,0 |
||||||||||
20 |
6,7 |
34 |
0,8 |
||||||||||
70/50 |
5 |
7,7 |
20 |
1,3 |
|||||||||
10 |
6,7 |
23 |
1,0 |
||||||||||
15 |
5,8 |
27 |
0,8 |
||||||||||
20 |
5,0 |
30 |
0,6 |
||||||||||
60/40 |
5 |
5,9 |
17 |
0,7 |
|||||||||
10 |
5,0 |
20 |
0,5 |
||||||||||
15 |
4,2 |
23 |
0,4 |
||||||||||
20 |
3,4 |
28 |
0,3 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
61 |
58 |
2-ая скорость |
56 |
53 |
1-ая скорость |
49 |
46 |
Масса завесы, кг |
||
Масса, кг |
25 |
SMART-104-E
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130 |
Ток, А |
0,60 |
Скорость вращения, обор./мин. |
1250 |
Воздухопроизводительность и тепловые мощности завес с электронагревателями | |||||||||||||
Расход воздуха, м3/ч |
1750 |
||||||||||||
Тепловая мощность (кВт) |
1,5 / 3 / 4,5 1 / 2 / 3* |
* - однофазныи электронагревател
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
61 |
58 |
2-ая скорость |
56 |
53 |
1-ая скорость |
49 |
46 |
Масса завесы, кг |
||
Масса, кг |
29 |
SMART-104-Z
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130 |
Ток, А |
0,60 |
Скорость вращения, обор./мин. |
1250 |
Расход воздуха, м3/ч |
1850 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
61 |
58 |
2-ая скорость |
56 |
53 |
1-ая скорость |
49 |
46 |
Масса завесы, кг |
||
Масса, кг |
21 |
SMART-156-W
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130 |
Ток, А |
0,60 |
Скорость вращения, обор./мин. |
1250 |
Воздухопроизводительность и тепловые мощности завес с водяным нагревателем |
|||||||||||||
Расход воздуха, м3/ч |
2300 |
||||||||||||
Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа) |
|||||||||||||
Параметры воды,OC |
Температура воздуха на входе, OC |
кВт |
OC |
кПа |
|||||||||
90/70 |
5 |
19,4 |
29 |
8,6 |
|||||||||
10 |
17,6 |
32 |
7,0 |
||||||||||
15 |
15,9 |
35 |
5,5 |
||||||||||
20 |
14,3 |
38 |
5,0 |
||||||||||
80/60 |
5 |
16,2 |
25 |
5,9 |
|||||||||
10 |
14,4 |
28 |
4,5 |
||||||||||
15 |
12,5 |
31 |
3,8 |
||||||||||
20 |
11,3 |
34 |
3,0 |
||||||||||
70/50 |
5 |
13,0 |
21 |
3,9 |
|||||||||
10 |
11,4 |
24 |
3,0 |
||||||||||
15 |
9,9 |
27 |
2,3 |
||||||||||
20 |
8,4 |
31 |
1,6 |
||||||||||
60/40 |
5 |
10,1 |
17 |
2,6 |
|||||||||
10 |
8,5 |
20 |
1,7 |
||||||||||
15 |
7,1 |
24 |
1,0 |
||||||||||
20 |
5,7 |
27 |
1,0 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
61 |
58 |
2-ая скорость |
56 |
53 |
1-ая скорость |
48 |
45 |
Масса завесы, кг |
||
Масса, кг |
35 |
SMART-156-E
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130 |
Ток, А |
0,60 |
Скорость вращения, обор./мин. |
1250 |
Воздухопроизводительность и тепловые мощности завес с электронагревателями |
|||||||||||||
Расход воздуха, м3/ч |
2800 |
||||||||||||
Тепловая мощность (кВт) |
3 / 6 / 9 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
61 |
58 |
2-ая скорость |
56 |
53 |
1-ая скорость |
48 |
45 |
Масса завесы, кг |
||
Масса, кг |
37 |
SMART-156-Z
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130 |
Ток, А |
0,60 |
Скорость вращения, обор./мин. |
1250 |
Расход воздуха, м3/ч |
3100 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
61 |
58 |
2-ая скорость |
56 |
53 |
1-ая скорость |
48 |
45 |
Масса завесы, кг |
||
Масса, кг |
29 |
SMART-200-W
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130x2 |
Ток, А |
0,60x2 |
Скорость вращения, обор./мин. |
1250 |
Воздухопроизводительность и тепловые мощности завес с водяным нагревателем |
|||||||||||||
Расход воздуха, м3/ч |
2900 |
||||||||||||
Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа) |
|||||||||||||
Параметры воды,OC |
Температура воздуха на входе, OC |
кВт |
OC |
кПа |
|||||||||
90/70 |
5 |
23,5 |
27 |
1,7 |
|||||||||
10 |
21,5 |
31 |
1,3 |
||||||||||
15 |
19,4 |
34 |
1,1 |
||||||||||
20 |
17,4 |
38 |
1,0 |
||||||||||
80/60 |
5 |
19,5 |
24 |
1,5 |
|||||||||
10 |
17,6 |
27 |
1,1 |
||||||||||
15 |
15,6 |
30 |
0,9 |
||||||||||
20 |
13,8 |
34 |
0,7 |
||||||||||
70/50 |
5 |
15,7 |
20 |
1,1 |
|||||||||
10 |
13,9 |
24 |
0,9 |
||||||||||
15 |
12,7 |
27 |
0,7 |
||||||||||
20 |
10,3 |
30 |
0,5 |
||||||||||
60/40 |
5 |
12,1 |
17 |
0,7 |
|||||||||
10 |
10,4 |
20 |
0,4 |
||||||||||
15 |
8,6 |
23 |
0,3 |
||||||||||
20 |
7,0 |
27 |
0,2 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
62 |
59 |
2-ая скорость |
57 |
54 |
1-ая скорость |
51 |
48 |
Масса завесы, кг |
||
Масса, кг |
44 |
SMART-200-E
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130x2 |
Ток, А |
0,60x2 |
Скорость вращения, обор./мин. |
1250 |
Воздухопроизводительность и тепловые мощности завес с электронагревателями |
|||||||||||||
Расход воздуха, м3/ч |
3620 |
||||||||||||
Тепловая мощность (кВт) |
4 / 8 / 12 |
* - однофазныи электронагревател
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
62 |
59 |
2-ая скорость |
57 |
54 |
1-ая скорость |
51 |
48 |
Масса завесы, кг |
||
Масса, кг |
46 |
SMART-200-Z
Параметры вентилятора |
|
Напряжение, В |
230 |
Мощность двигателя, кВт |
0,130x2 |
Ток, А |
0,60x2 |
Скорость вращения, обор./мин. |
1250 |
Расход воздуха, м3/ч |
3900 |
Громкость работы завес, дБ(А) |
||
Скорость вращения |
на расстоянии 1м |
на расстоянии 3м |
3-я скорость |
62 |
59 |
2-ая скорость |
57 |
54 |
1-ая скорость |
51 |
48 |
Масса завесы, кг |
||
Масса, кг |
38 |
