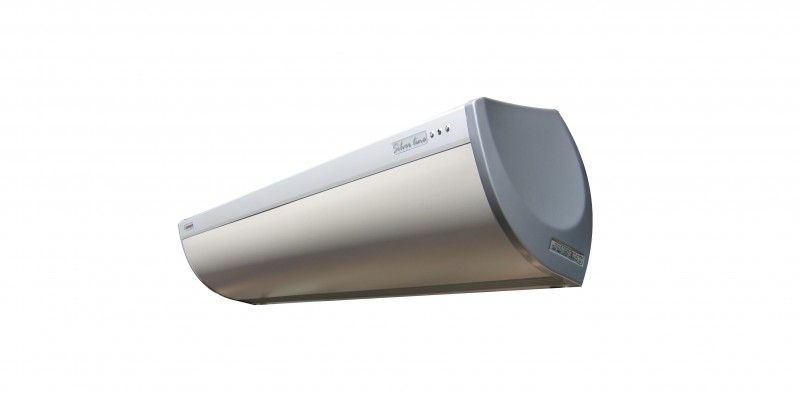

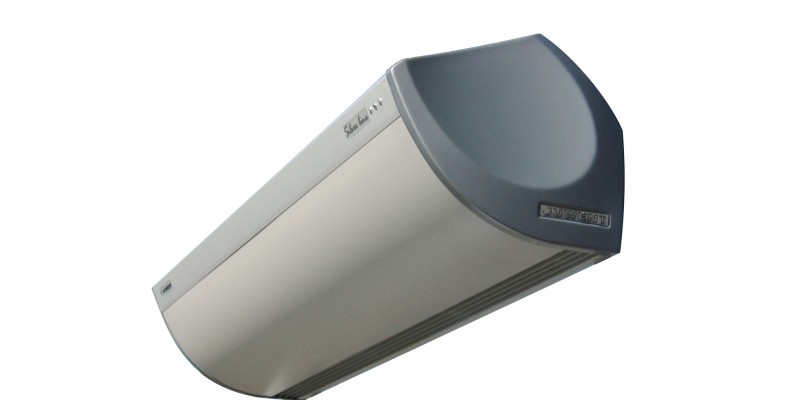

Воздушные завесы SILVER

Завесы SILVER характеризуются оригинальным дизайном, вписывающимся в отделку современных интерьеров разных объектов, а также высокой производительностью и низким уровнем шума. Длины завес SILVER соответствуют стандартным размерам входных дверей.

Воздушные завесы SILVER предотвращают от появления сквозняков в дверях или других строительных проёмах. Применяются на таких объектах как:
- торговые площади и супермаркеты;

- рестораны и бары;
- общественные здания;

- гостинцы и банки;
- больницы, аптеки;

- магазины и т.п.
Воздушные завесы SILVER всасывают и подогревают воздух, поступающий изнутри помещения. Могут также применяться без подогрева воздуха в качестве так называемых "холодных" завес.
Завесы применяются в дверях и строительных проёмах высотой:
- до 2,5 м для SILVER-1;
- до 3,0 м для SILVER-2;
- до 3,5 м для SILVER-3.
При большей ширине ворот можно применять несколько завес в один ряд.

Конструкция

В конструкцию завесы входят:
- корпус изготовленный из листовой стали, окрашенной порошковой краской, с приточной щелью по всей длине завесы и боковыми стенками из пластика;
- водяной или электрический воздухонагреватель;
- центробежные двусторонне всасывающие вентиляторы в количестве 2, 3, 4 и 5.
Модельный ряд завес SILVER состоит из трех типоразмеров, каждый типоразмер производится в трех вариантах длины.
Завесы устанавливают под потолком помещения или над дверью с помощью 4, 6 или 8 монтажных шпилек, завинчиваемых в верхнюю часть корпуса. Завесы также могут быть установлены на стене при использовании консолей, прикрепляемых к задней стенке корпуса.
В комплект завесы с электронагревателем входит термостат, предохраняющий от превышения температуры воздуха, а следовательно от перегрева элекронагревателя.

Условия работы

В водяных медно-алюминиевых воздухонагревателях в качестве теплоносителя применяется вода максимальной температурой 150OС и максимальным рабочим давлением 1,5МПа.
Питание электронагревателей в завесах SILVER - трёхфазное с напряжением 400В.

Технические данные

SILVER-1-105-W

Параметры вентилятора

Количество вентиляторов

2

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

1500

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

13,7

31

4,6

10

12,5

34

3,8

15

11,3

37

3,1

80/60

5

11,4

26

3,2

10

10,3

29

2,6

15

9,1

33

2,0

70/50

5

9,2

22

2,1

10

8,1

25

1,6

15

7,1

28

1,2

60/40

5

7,1

18

1,2

10

6,1

21

0,9

15

5,1

25

0,8

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

34

SILVER-1-105-E

Параметры вентилятора

Количество вентиляторов

2

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

1500

Тепловая мощность (кВт)

 6

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

35

SILVER-1-105-Z

Параметры вентилятора

Количество вентиляторов

2

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Расход воздуха, м3

1500

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

31

SILVER-1-150-W

Параметры вентилятора

Количество вентиляторов

2

Напряжение, В

230

Мощность двигателя, кВт

0,130

Ток, А

0,60

Скорость вращения, обор./мин.

1270

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

2250

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

20,6

32

2,7

10

19,0

34

2,2

15

17,2

37

1,8

80/60

5

17,2

27

1,8

10

15,6

30

1,5

15

13,9

33

1,2

70/50

5

13,9

23

1,3

10

12,3

25

0,9

15

10,7

29

0,7

60/40

5

10,7

19

0,7

10

9,2

21

0,5

15

7,7

25

0,4

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

45

SILVER-1-150-E

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Тепловая мощность (кВт)

9

Расход воздуха, м3/ч

 2250

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

45

SILVER-1-150-Z

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Расход воздуха, м3

2250

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

39

SILVER-1-200-W

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

3000

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

27,5

31

5,2

10

25,1

34

4,3

15

22,7

37

3,6

80/60

5

22,9

26

3,6

10

20,6

29

2,9

15

18,3

33

2,3

70/50

5

18,5

22

2,4

10

16,3

25

1,8

15

14,2

29

1,3

60/40

5

14,3

18

1,4

10

12,1

21

1,0

15

10,1

25

0,7

Громкость работы завес, дБ(А)

на расстоянии 1м

66

на расстоянии 3м

62

Масса завесы, кг

Масса, кг

66

SILVER-1-200-E

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

3000

Тепловая мощность (кВт)

12

Громкость работы завес, дБ(А)

на расстоянии 1м

66

на расстоянии 3м

62

Масса завесы, кг

Масса, кг

65

SILVER-1-200-Z

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,16

Ток, А

0,7

Скорость вращения, обор./мин.

1270

Расход воздуха, м3

3000

Громкость работы завес, дБ(А)

на расстоянии 1м

66

на расстоянии 3м

62

Масса завесы, кг

Масса, кг

58

SILVER-2-170-W

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

3900

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

34,1

29

1,8

10

31,0

32

1,4

15

28,1

35

1,1

80/60

5

28,3

25

1,1

10

25,5

28

0,9

15

22,7

31

0,7

70/50

5

22,8

21

0,8

10

20,1

24

0,6

15

17,5

27

0,4

60/40

5

17,6

17

0,4

10

15,0

20

0,3

15

12,5

24

0,3

Громкость работы завес, дБ(А)

на расстоянии 1м

69

на расстоянии 3м

65

Масса завесы, кг

Масса, кг

75

SILVER-2-170-E

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

3900

Тепловая мощность (кВт)

 18

Громкость работы завес, дБ(А)

на расстоянии 1м

69

на расстоянии 3м

65

Масса завесы, кг

Масса, кг

78

SILVER-2-170-Z

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Расход воздуха, м3

3900

Громкость работы завес, дБ(А)

на расстоянии 1м

69

на расстоянии 3м

65

Масса завесы, кг

Масса, кг

89

SILVER-2-210-W

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

4400

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC



кВт



OC

кПа

90/70

5

43,6

33

5,8

10

39,8

36

5,1

15

36,0

39

4,1

80/60

5

36,4

28

4,1

10

32,7

31

3,3

15

29,2

34

2,8

70/50

5

29,4

23

2,8

10

22,9

27

2,0

15

22,5

30

1,4

60/40

5

22,7

19

1,4

10

19,4

22

1,1

15

16,2

25

0,9

Громкость работы завес, дБ(А)

на расстоянии 1м

69

на расстоянии 3м

65

Масса завесы, кг

Масса, кг

99

SILVER-2-210-E

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

4400

Тепловая мощность (кВт)

24

Громкость работы завес, дБ(А)

на расстоянии 1м

69

на расстоянии 3м

65

Масса завесы, кг

Масса, кг

100

SILVER-2-210-Z

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Расход воздуха, м3

4400

Громкость работы завес, дБ(А)

на расстоянии 1м

69

на расстоянии 3м

65

Масса завесы, кг

Масса, кг

89

SILVER-2-250-W

Параметры вентилятора

Количество вентиляторов

5

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

6500

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

63,9

32

10,0

10

59,3

35

7,5

15

52,8

39

6,8

80/60

5

53,3

28

7,0

10

47,9

31

5,4

15

42,7

34

4,5

70/50

5

43,1

23

4,5

10

38,0

26

3,6

15

33,0

30

2,2

60/40

5

33,4

19

2,2

10

28,4

22

1,9

15

23,8

25

1,4

Громкость работы завес, дБ(А)

на расстоянии 1м

71

на расстоянии 3м

68

Масса завесы, кг

Масса, кг

131

SILVER-2-250-E

Параметры вентилятора

Количество вентиляторов

5

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

6500

Тепловая мощность (кВт)

30

Громкость работы завес, дБ(А)

на расстоянии 1м

71

на расстоянии 3м

68

Масса завесы, кг

Масса, кг

133

SILVER-2-250-Z

Параметры вентилятора

Количество вентиляторов

5

Напряжение, В

230

Мощность двигателя, кВт

0,147

Ток, А

1,55

Скорость вращения, обор./мин.

1400

Расход воздуха, м3

6500

Громкость работы завес, дБ(А)

на расстоянии 1м

71

на расстоянии 3м

68

Масса завесы, кг

Масса, кг

120

SILVER-3-150-W

Параметры вентилятора

Количество вентиляторов

2

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

5400

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

43,9

28

2,7

10

41,0

34

2,3

15

36,3

34

1,8

80/60

5

36,5

24

1,9

10

32,8

27

1,5

15

29,2

30

1,2

70/50

5

29,4

20

1,2

10

25,9

23

0,9

15

22,5

27

0,7

60/40

5

22,6

17

0,7

10

19,3

20

0,5

15

16,1

23

0,4

Громкость работы завес, дБ(А)

на расстоянии 1м

71

на расстоянии 3м

61

Масса завесы, кг

Масса, кг

91

SILVER-3-150-E

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

5400

Тепловая мощность (кВт)

18

Громкость работы завес, дБ(А)

на расстоянии 1м

71

на расстоянии 3м

61

Масса завесы, кг

Масса, кг

92

SILVER-3-150-Z

Параметры вентилятора

Количество вентиляторов

2

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Расход воздуха, м3

 5400

Громкость работы завес, дБ(А)

на расстоянии 1м

72

на расстоянии 3м

61

Масса завесы, кг

Масса, кг

82

SILVER-3-225-W

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

8100

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

73,7

30

11,5

10

67,3

33

10,1

15

60,9

37

7,0

80/60

5

61,4

26

7,1

10

55,2

29

6,4

15

49,2

32

5,1

70/50

5

49,6

22

5,1

10

43,7

25

4,0

15

38,0

28

3,0

60/40

5

38,3

18

3,1

10

32,7

21

2,2

15

27,3

24

1,5

Громкость работы завес, дБ(А)

на расстоянии 1м

64

на расстоянии 3м

60

Масса завесы, кг

Масса, кг

34

SILVER-3-225-E

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

8100

Тепловая мощность (кВт)

27

Громкость работы завес, дБ(А)

на расстоянии 1м

72

на расстоянии 3м

68

Масса завесы, кг

Масса, кг

143

SILVER-3-225-Z

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Расход воздуха, м3

8100

Громкость работы завес, дБ(А)

на расстоянии 1м

72

на расстоянии 3м

68

Масса завесы, кг

Масса, кг

127

SILVER-3-300-W

Параметры вентилятора

Количество вентиляторов

3

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Воздухопроизводительность и тепловые мощности завес с водяным нагревателем

Расход воздуха, м3

10800

Тепловая мощность (кВт), температура воздуха на выходе (OC) и гидравлическое сопротивление (кПа)

Параметры воды,OC

Температура воздуха на входе, OC

кВт

OC

кПа

90/70

5

106,2

32

26,0

10

96,9

35

22,0

15

87,8

38

18,2

80/60

5

88,6

28

18,4

10

79,2

31

15,0

15

71,1

34

11,9

70/50

5

71,7

23

12,1

10

63,2

26

9,4

15

54,9

30

7,1

60/40

5

55,4

19

7,1

10

47,3

22

5,2

15

39,5

25

3,8

Громкость работы завес, дБ(А)

на расстоянии 1м

73

на расстоянии 3м

69

Масса завесы, кг

Масса, кг

181

SILVER-3-300-E

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Воздухопроизводительность и тепловые мощности завес с электронагревателями

Расход воздуха, м3

10800

Тепловая мощность (кВт)

36

Громкость работы завес, дБ(А)

на расстоянии 1м

73

на расстоянии 3м

69

Масса завесы, кг

Масса, кг

184

SILVER-3-300-Z

Параметры вентилятора

Количество вентиляторов

4

Напряжение, В

230

Мощность двигателя, кВт

0,45

Ток, А

2,0

Скорость вращения, обор./мин.

790

Расход воздуха, м3

10800

Громкость работы завес, дБ(А)

на расстоянии 1м

73

на расстоянии 3м

69

Масса завесы, кг

Масса, кг

162

ИмяФайл
Каталог SILVER Просмотреть
Технический паспорт SILVER Просмотреть
 Автоматика для воздушных завес Просмотреть
